一、引言：参数构成显微系统性能的基础框架

奥林巴斯倒置显微镜 IX81 是一款高度自动化、模块化的研究型显微平台，广泛应用于生命科学、医学、材料科学等高要求成像场景。其卓越性能不仅源于光学设计和模块集成，更体现在精准而丰富的技术参数体系之中。科学了解与合理设置 IX81 的各项参数，是确保成像质量、提高实验效率与实现精密操作的前提。

本文将围绕 IX81 的核心技术参数展开全面介绍，涵盖光学系统、机械结构、成像组件、电动模块、控制系统、软件功能及环境适配能力等方面，结合实际应用场景，系统阐述这些参数如何影响显微性能与科研效果。

二、光学系统参数

1. 光路结构

• 光学系统：UIS2（Universal Infinity System 2）

• 光路类型：无限远共轭、倒置设计

• 物镜位置：下置，适配培养皿、玻片、孔板等透明底部样本

• 目镜观察筒：可选双目/三目，45°倾斜，可调瞳距与视度

• 物镜转换器：6位电动或手动转盘，支持1×至100×物镜安装

2. 物镜参数（兼容奥林巴斯 UIS2 系列物镜）

• 校正类型：平场消色差（Plan Achromat）、复消色差（Plan Apo）、相差（Ph）、DIC（Nomarski）、长工作距离（LWD）

3. 聚光器与光阑

• 聚光镜：长工作距离聚光器，NA最高0.55

• 视场光阑：可调，用于控制照明均匀性

• 孔径光阑：手动/电动调节，优化对比度与分辨率

三、照明系统参数

1. 明场照明

• 光源类型：12V 100W 卤素灯 / LED冷光源模块

• 色温控制：自动/手动色温补偿（适用于色彩还原）

• 亮度调节：电动调光，范围0–100%，支持软件控制

• 寿命指标：LED模块>30,000小时，卤素灯泡约2000小时

2. 荧光照明

• 激发光源选项：

• 汞灯（100W）

• 金属卤化物灯（130W）

• 多通道LED荧光模组

• 通道配置：

• 标准支持DAPI、FITC、TRITC、Cy3、Cy5等

• 最多可配置8个荧光滤光片组

• 滤光片轮：电动6–8位高速切换，支持伺服同步定位

• 荧光通道切换时间：<300毫秒

• 激发光强控制：带ND滤光片组（ND4、ND8、ND16）或数字调光（LED）

四、成像与拍摄系统参数

1. 相机接口

• 主接口类型：C-mount（标准型）

• 相机兼容性：支持CCD、CMOS、sCMOS科研级相机

• 数据接口：USB 3.0 / GigE / FireWire / CameraLink

• 最大图像输出尺寸：依赖相机分辨率，最大可达2048×2048或更高

2. 图像采集设置

• 曝光时间范围：0.5毫秒～10秒（依相机）

• 图像格式：TIFF、JPEG、PNG、AVI、OME-TIFF

• 动态范围：依相机支持8位/12位/16位图像采集

• 实时图像预览帧率：高达30fps（依相机与分辨率）

五、电动模块参数

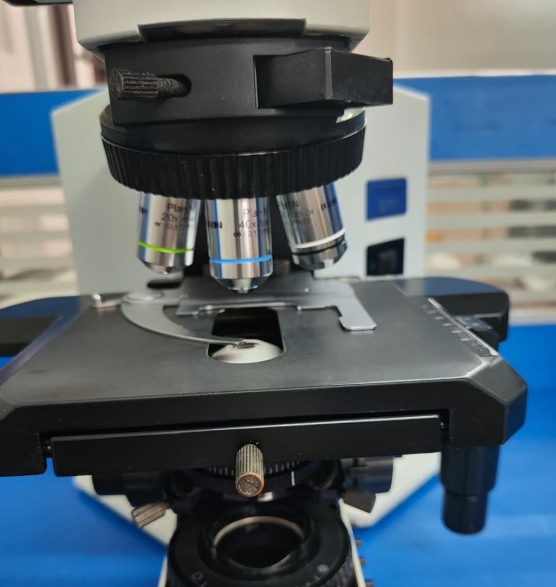

1. 电动物镜转换器

• 容量：6位自动旋转物镜槽

• 切换时间：<1秒

• 控制方式：软件或手动切换均可

2. 电动载物台

• 移动范围：

• X轴：最大约120mm

• Y轴：最大约75mm

• 最小步进精度：0.1μm

• 重复定位误差：<±1μm

• 速度范围：1μm/s至30mm/s

• 支持多点扫描、自动路径定义、全板扫描

3. 电动Z轴控制

• 移动范围：>7mm

• 最小步进单位：0.01μm

• Z-stack支持：是（自定义扫描范围与步长）

六、软件功能参数（基于 CellSens Dimension）

1. 图像采集功能

• 实时预览：支持全分辨率预览，动态调整曝光

• 自动曝光：通道匹配曝光时间

• 多通道同步采集：最多8通道

• Z-stack采集：层厚0.1μm–10μm，最大层数无限制

• 时间序列拍摄：拍摄间隔1秒–24小时，可定时自动化拍摄

2. 图像处理功能

• 图像增强：亮度、对比度、锐化、降噪

• 图像合成：多通道伪彩合成、Z轴投影、HDR合成

• 去卷积算法：适用于荧光图像增强

3. 图像分析功能

• 粒子识别、荧光强度定量、面积测量、细胞计数

• 共定位分析（Pearson、Manders）

• 动态追踪（如细胞运动速度、路径轨迹）

4. 自动化操作

• 批量图像采集与分析流程

• 多孔板批量采集模板

• 实验设置参数保存与一键调用

七、环境控制与扩展参数

1. 活细胞环境控制（选配）

• 温控范围：室温～45°C（控温精度 ±0.1°C）

• CO₂控制：0–10%，常用于培养观察

• 湿度控制：≥95%相对湿度

• 适配器尺寸：适用于35mm培养皿、6/12/24/96孔板等

2. 第三方扩展兼容性

• 激光共聚焦系统（FluoView、Andor）

• 电生理设备接口（TTL控制）

• 微流控芯片成像

• 机器人臂对接

八、典型应用场景中参数配置建议

1. 活细胞时间序列成像

• 物镜：20× / 40× 相差物镜

• 相机：sCMOS，16位深度

• 曝光：100–300ms（荧光通道）

• LED强度：20%–40%

• 温控：恒温37°C + CO₂控制

• 时间间隔：3–5分钟/帧，持续拍摄12小时

• Z-stack：5层，步长1μm

2. 多通道免疫荧光成像

• 通道设置：DAPI（蓝）+ FITC（绿）+ TRITC（红）

• 曝光时间：DAPI 50ms，FITC 300ms，TRITC 500ms

• 通道切换间隔：自动<300ms

• ND滤光片：DAPI无衰减，FITC用ND8，TRITC用ND16

• 图像输出：16位TIFF + OME元数据

3. 组织切片扫描

• 物镜：10×Plan Apo

• 载物台移动范围：全玻片（75×25mm）

• 扫描分辨率：0.5μm/pixel

• 拼图自动对齐精度：<1 pixel偏差

• 输出格式：大图合成TIFF+缩略图

九、系统可靠性与维护相关参数

1. 电源输入

• 输入电压：AC 100–240V，50/60Hz

• 功率消耗：最大300W（含全模块）

2. 工作环境要求

• 温度：15°C–30°C

• 湿度：30%–85%，无凝结

• 防尘等级：建议洁净实验室或封闭平台使用

3. 使用寿命与质保

• 整机设计寿命：≥10年

• 核心部件（电机、光源）质保1–3年（按供应商条款）

• 支持定期校准、模块升级与远程诊断

十、总结：参数决定性能，性能支撑科研

奥林巴斯倒置显微镜 IX81 凭借其精密而灵活的参数系统，在科研显微成像领域树立了性能与应用深度的标杆。其光学精度、电动模块响应、图像捕获能力与软件自动化集成都依赖于完善的参数体系支撑。合理设定并灵活运用这些参数，将显著提升成像质量、实验效率与数据可信度，是每一位实验人员不可忽视的技术基础。
